はじめに

前回はビー玉を転がすおもちゃを作りました。

3Dプリンターで、ビー玉を転がすオモチャをつくる

やっぱり動くものは子どもたちの食いつきがいいですね。そこで今回は、自動販売機を作ろうと思います

もちろん動くものにしたいので、ギミックを組み込みます

1. お金を入れて
2. ボタンをおすと
3. ジュースが出てくる

そういうものを作りたいと思います

機構設計

設計ポイントとして、今回は２点ほどあります

• お金を入れることでボタンが押せるようになる
• ボタンを押すと、ジュースが出てくる。

僕はこれを、ばねの力を使って実現しようと思います

僕が購入したのはこれです

お金を入れるとボタンが押せる構造

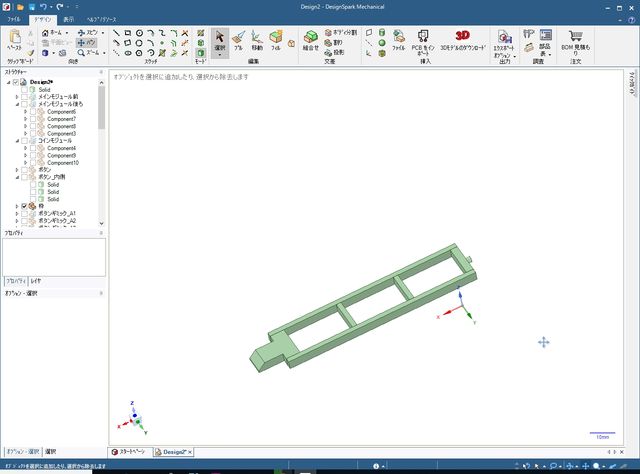

枠

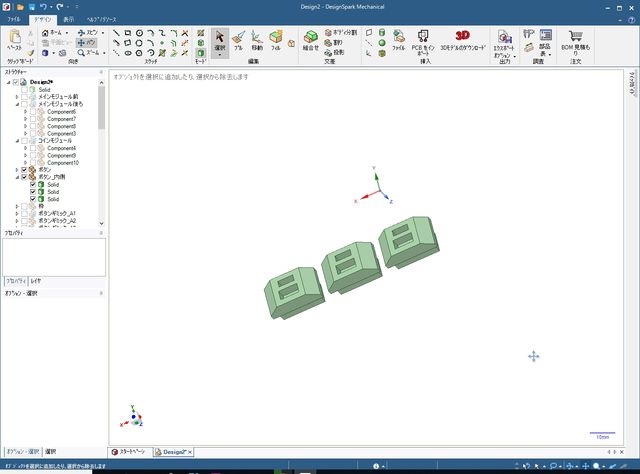

ボタン



枠の一番右側部分にばねを入ことで、通常はボタンが枠に引っかかって押せないようにします
枠が左から右に押されることで、枠がずれてボタンを押せるようにします。





枠を押し込む仕組みとしては、コイン投入によりコインの厚みで押し込むようにします

ボタンを押すとジュースが出てくる構造

かぎ爪のような引っ掛かりを上下２つ用意して、ボタンを押したときに

下のほうは引っ込み
上のほうは出てくる

構造をつくります。これにより、引っかかっていた一番下のジュースの缶は落ちて、
下から２番目のジュースの缶は引っかかって落ちてこなくなるようにします

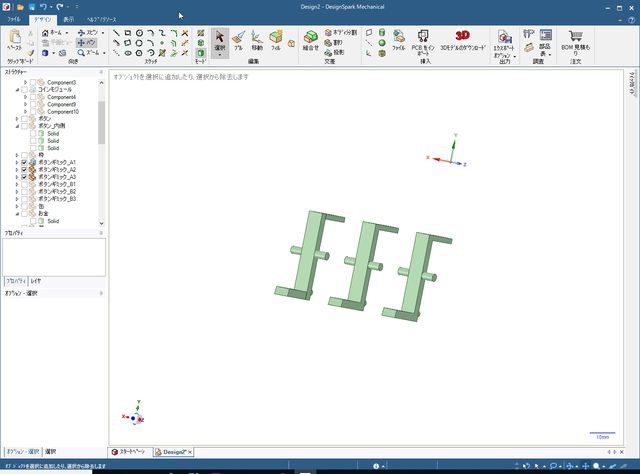

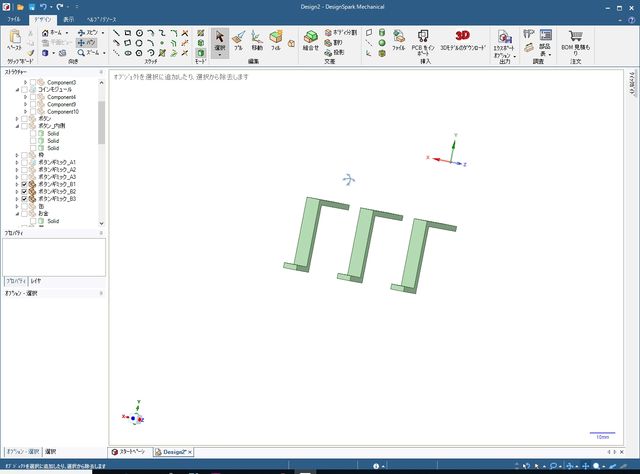

上側のカギ爪




下側のかぎ爪

3DCAD設計

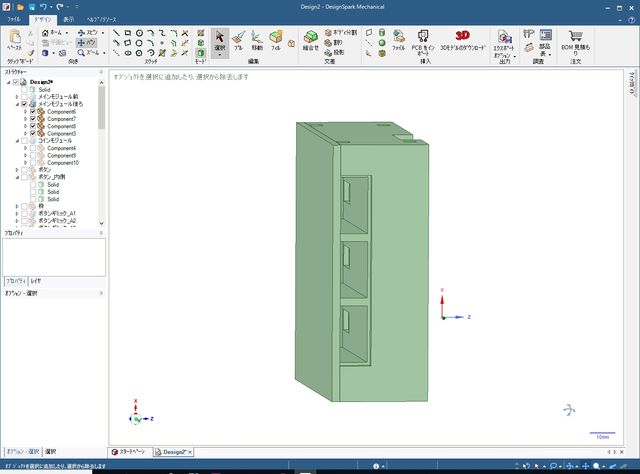

最終的な形はこうなりました

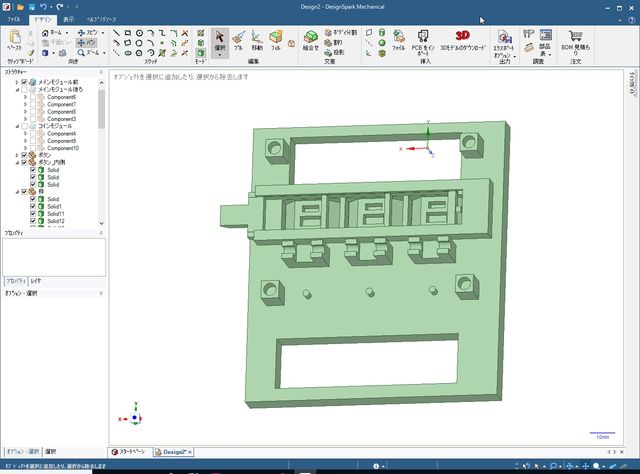

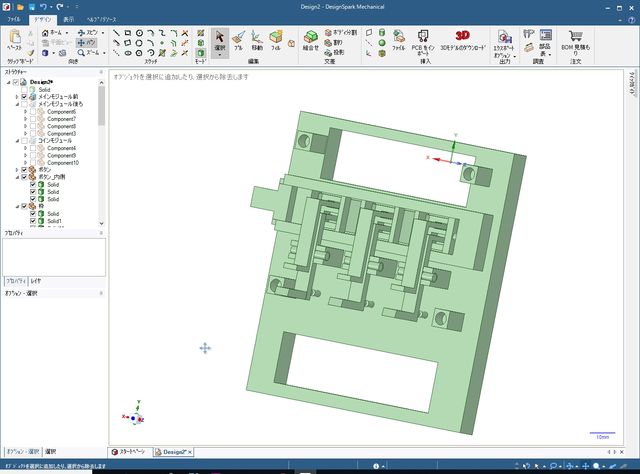

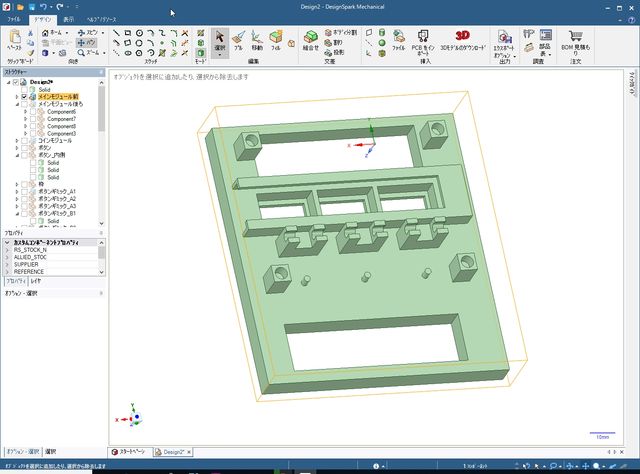

メインモジュールの前面

大きく３つ作ります

• ボタン枠を支えるスライド用の部分
• ボタン用のギミックを支える支柱部分
• ばねを固定する部分

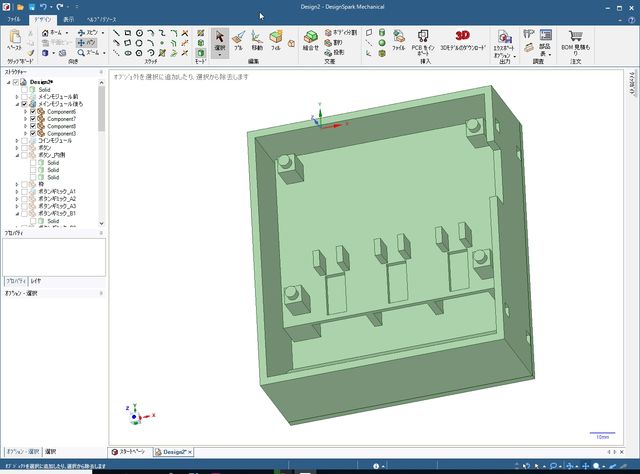

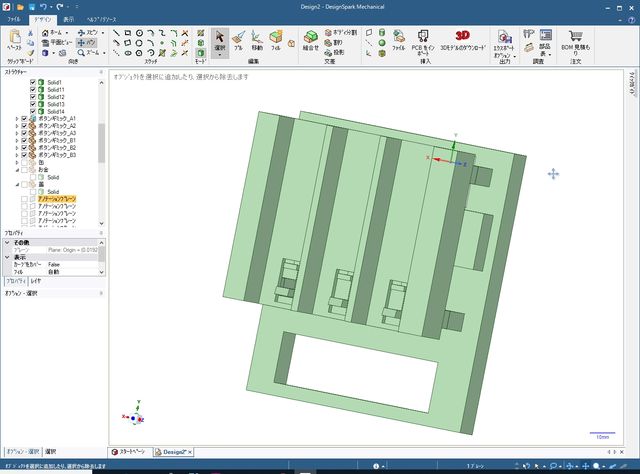

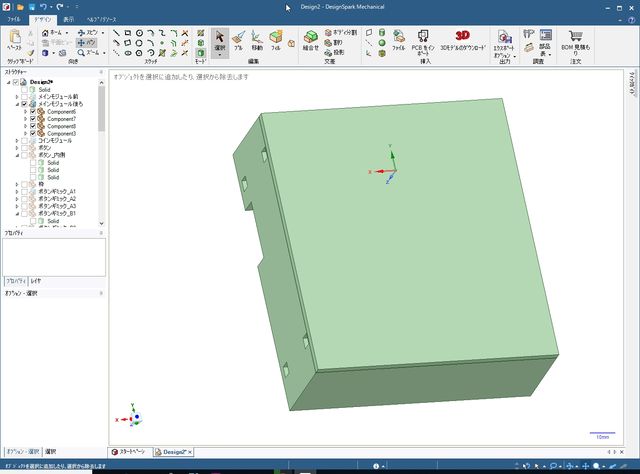

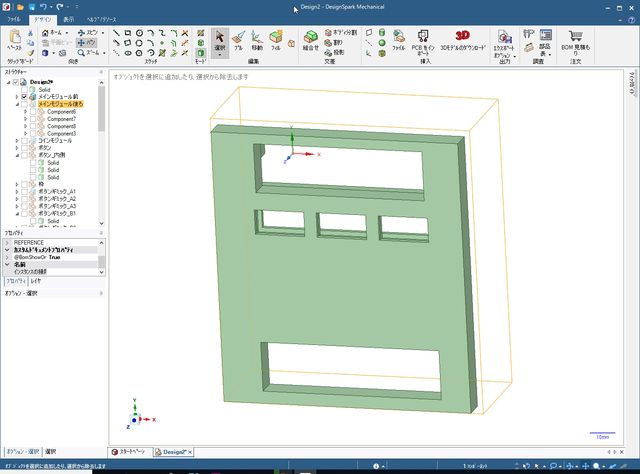

メインモジュールの後面

背面部分には以下をつくります

• ボタンのかぎ爪をだす穴
• ギミック用の支柱を受ける部分
• ジュースの缶をいれる穴
• ジュースが出てくるときに転がる坂

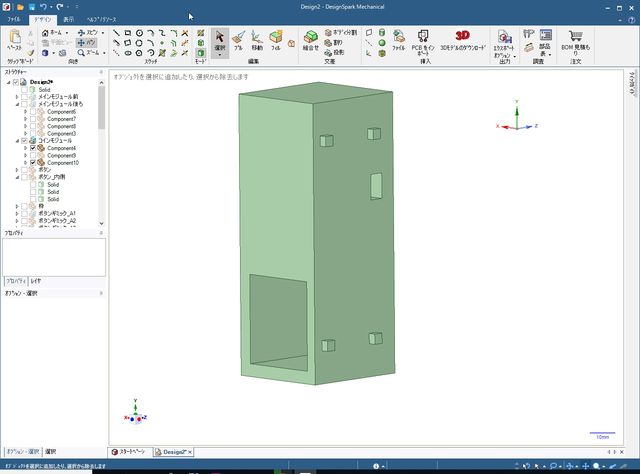

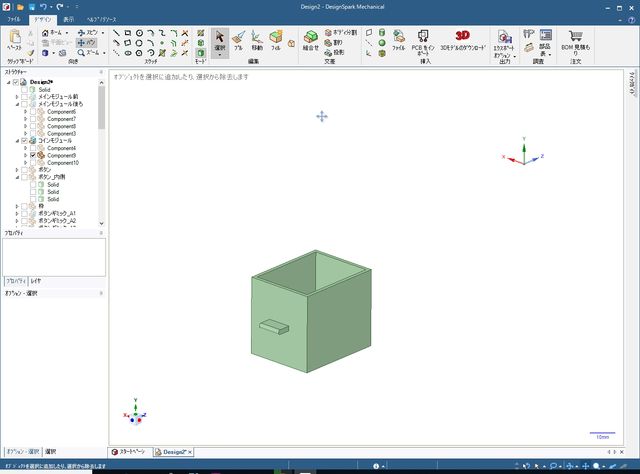

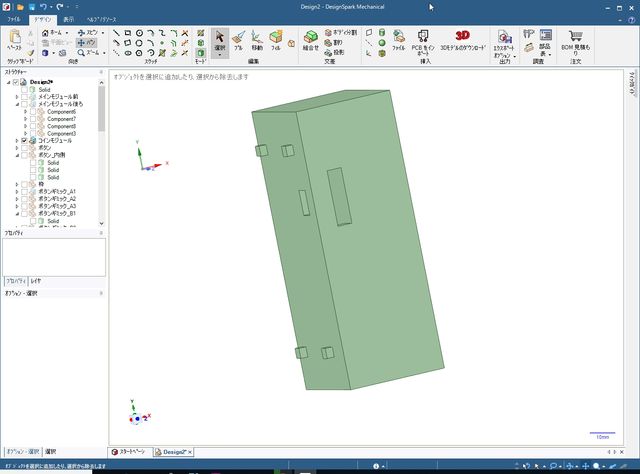

コインモジュール

コイン投入口にはメインモジュールのボタン枠の先端部分を出すことで、
コイン投入時に枠を押し込む仕組みにします

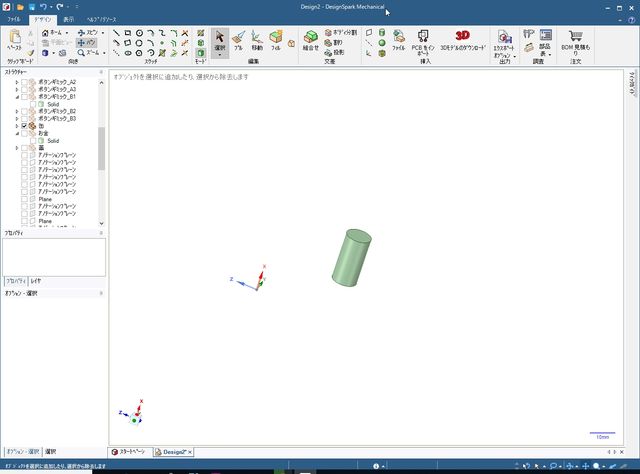

缶

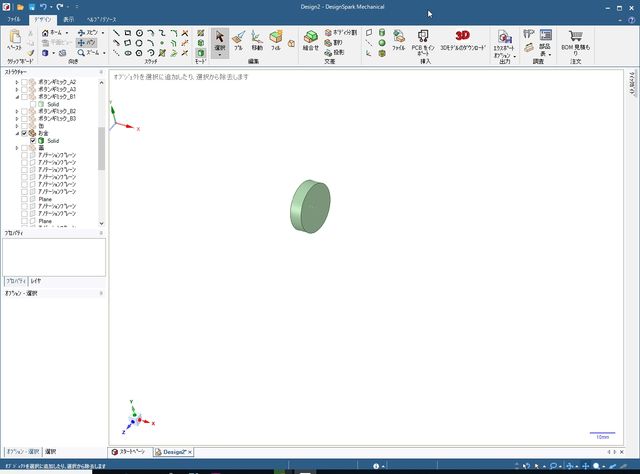

コイン

コインの厚みがボタンの枠を押し込む長さになります

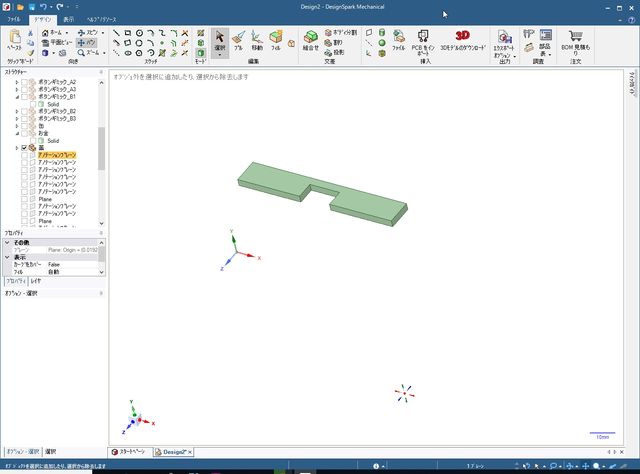

蓋

3Dプリント

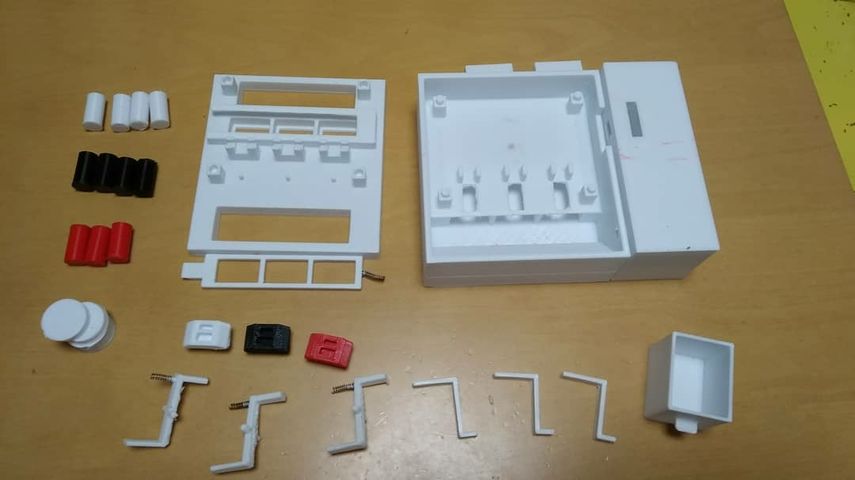

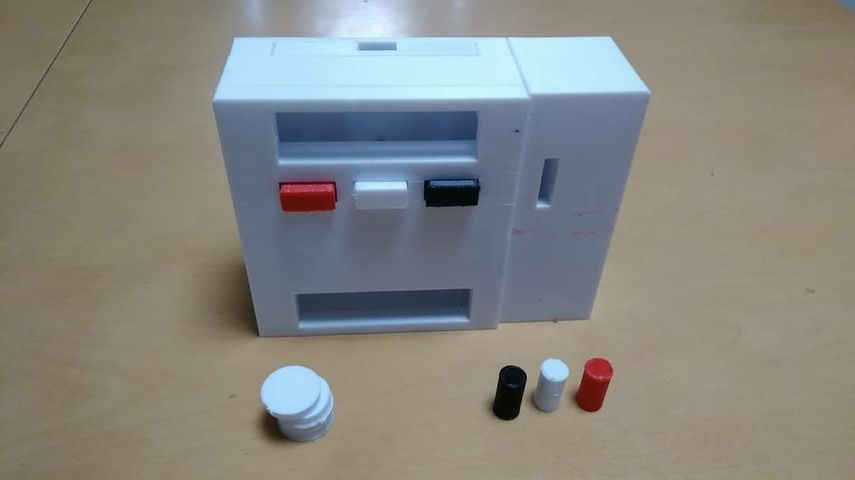

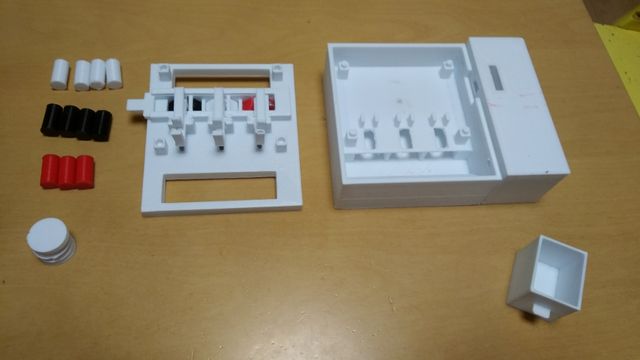

出来上がったのがこれです。
