はじめに

最近、ただ作るだけじゃなくて、動くものを作りたいという思いにかられていました。

やっぱり子どもたちの食いつきがいいのは、動いたり、光ったり、音が出たり

そういうものなんですよね

そこで、クランク機構をつくって、ビー玉が階段を登って、滑り台おりてくるような

おもちゃを作ろうとおもいます

3DCAD設計（最終型）

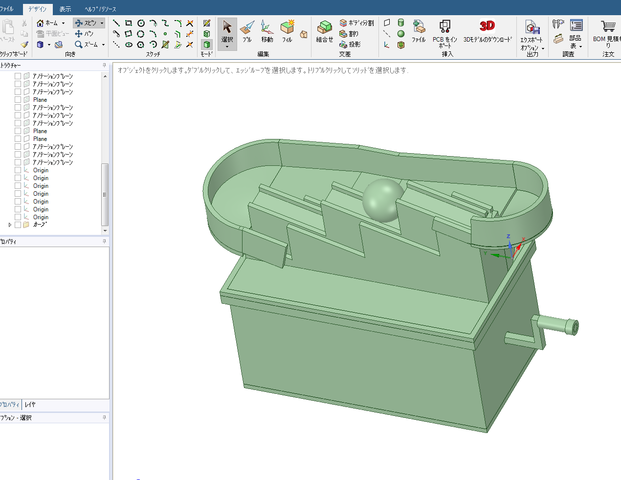

最終的な形はこうなりました

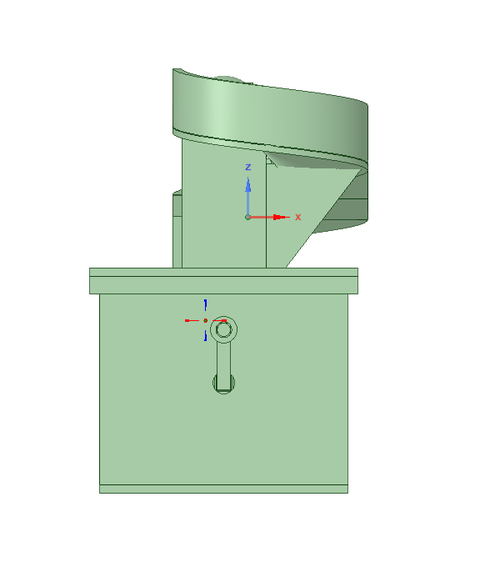

前／後

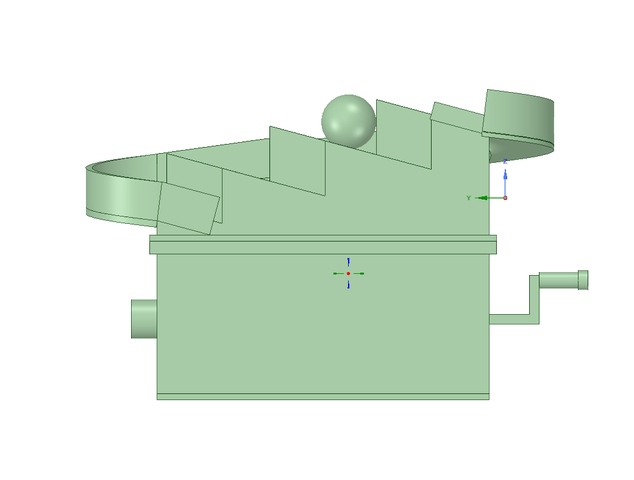

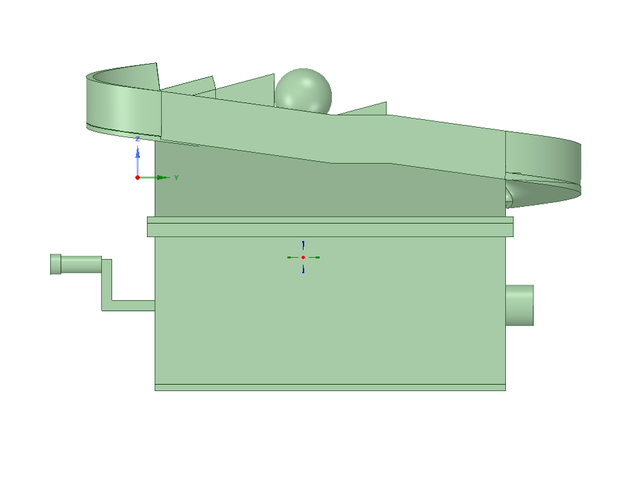

左／右

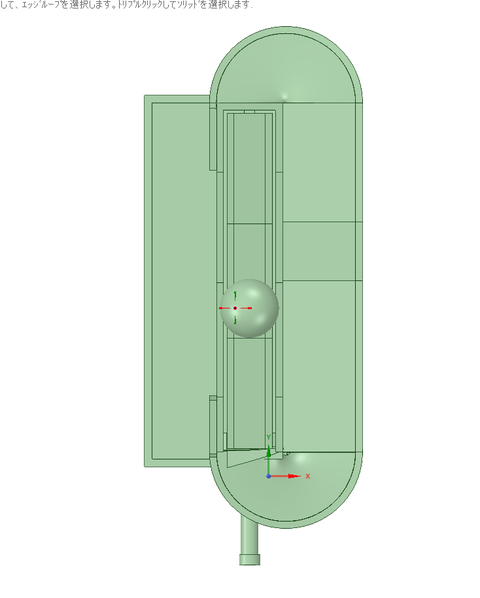

上

細かい内容は次章で書きます

3DCAD設計（詳細）

設計ポイントとして、今回は２点ほどあります

• クランク機構により、上下に階段を動かすことで、ビー玉が階段を登る
• 滑り台によりビー玉が転がり、階段の一番したに戻ってくる

クランク機構

今回つくる動きとしては、回転動作を階段の上下運動に変換させる必要があります

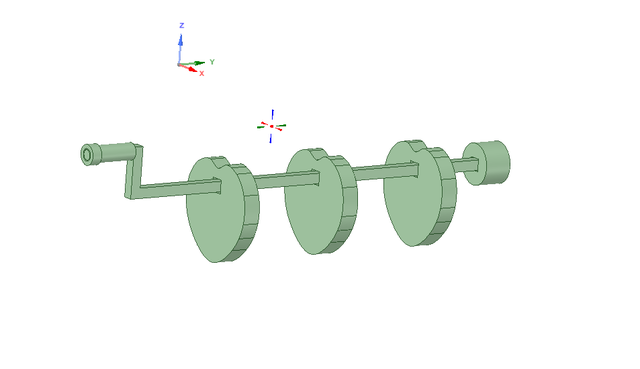

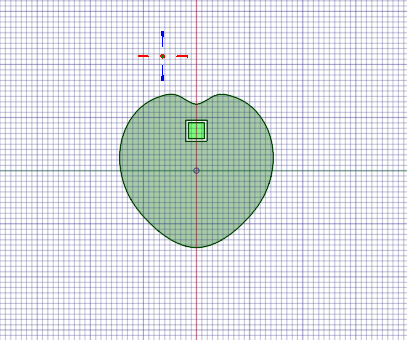

そこで、ハート型のカムを用意して、回転運動を上下運動に変換します



カムの形は、なるべくなめらかになるように、角度と中心からの距離の関係が比例関係に
なるようにハートの形を決めています

階段

階段は、ビー玉を登らせるため、動く部分と動かない部分の２つで構成します

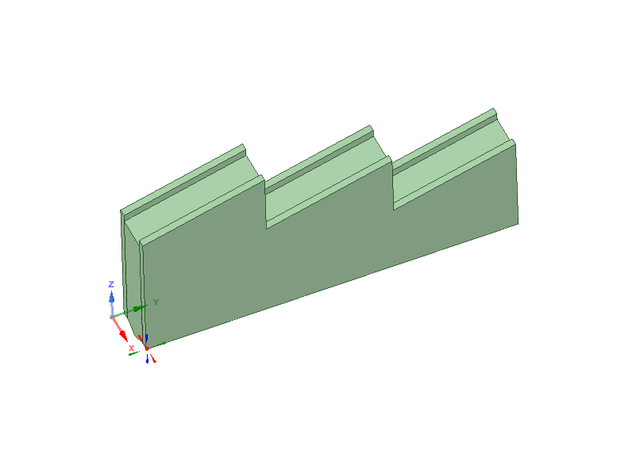

＜動く部分＞
ビー玉が落ちないようにガードを作ります

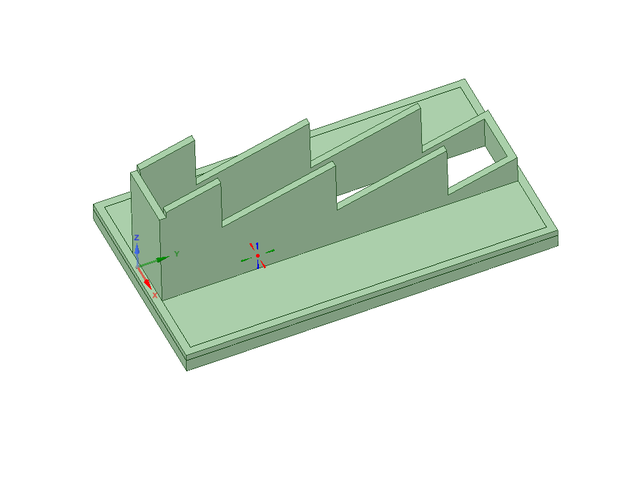

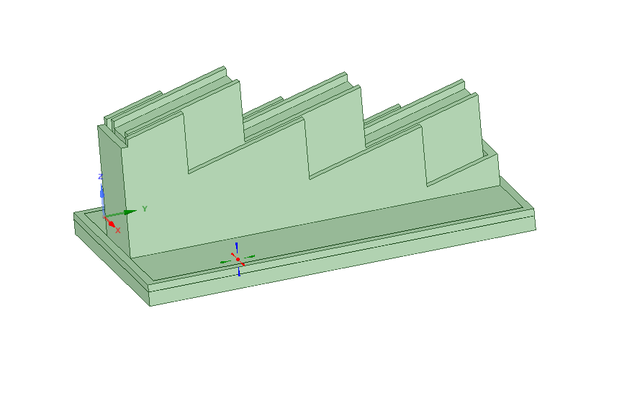

＜動かない部分＞
ビー玉の大きさを考慮して、落ちないくらいの幅で作る必要があります

1. 動く部分が、カムの動きをうけて、上下運動する
2. ビー玉は一番高い場所まできたときに、一段高い動かない階段部分に転がる
3. これを繰り返すことで、ビー玉が階段を登ってく

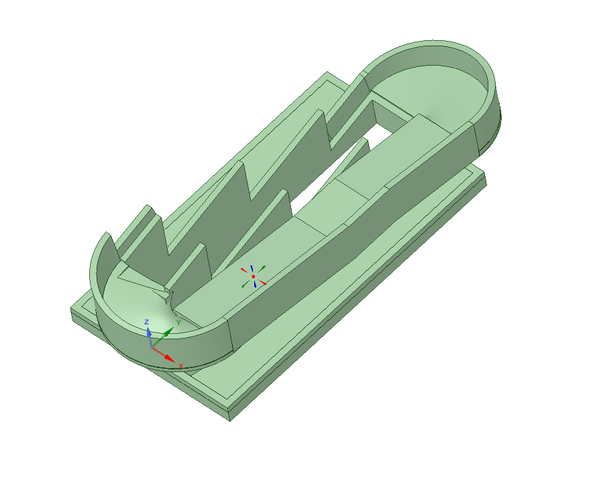

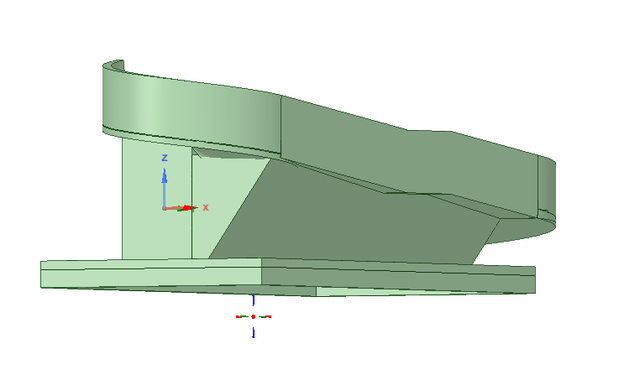

滑り台

滑り台部分は、先程の動かない階段部分に連結させる形でつくります

ビー玉が勢いよく飛び出していかないように壁を作ります

曲がる部分は、高さが変わる面になるので、螺旋を応用して面をつくってます

• DesignSpark Mechanicalで基本図形。～螺旋（らせん）～

3Dプリント

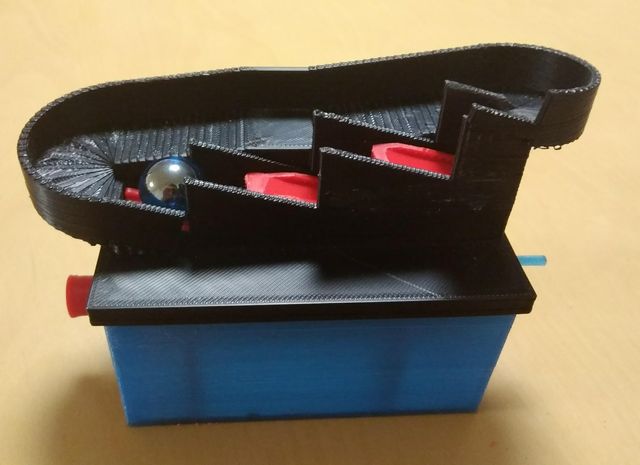

出来上がったのがこれです。





動画はこっちです
